HL-T1 超小型雷射較準光軸感測器

update : 2004/05/07

特點：

◆ 此新型感測器具有以前的感測器所不具備的傑出性能，專門用於 滿足需要省空間的生產現埸的小型化要求。 ◆ HL-T1005A 的檢測寬度為 5mm，HL-T1010A 的檢測寬度為 10mm， HL-T1001A 的光軸直徑為ψ1mm 。 ◆ 此性能確保了高精度檢測，多功能性適應作業現場的不同環境， 優良操作性使得使用簡單。 ◆ 雷射較準光感測器的新標準 HL-T1 系列在任何作業現場都促進了 生產創新。

主要規格：

Type	HL-T1001A	HL-T1005A	HL-T1010A
檢測距離	2 m	500 mm	500 mm
檢測寬度	ψ1 mm (檢測範圍 0~ 500 mm)	5 mm	10 mm
最小檢測物體	ψ 8 μm (檢測範圍 0~ 500 mm)	ψ 0.05 mm	ψ 0.1 mm
適合規格	JIS/IEC	JIS/IEC	JIS/IEC

功能：

利用雷射光束射出來的方向性以及我們獨有的光學技術術成功創造了理想的平行光系統， 這些特徵確保進行超高精度檢測。

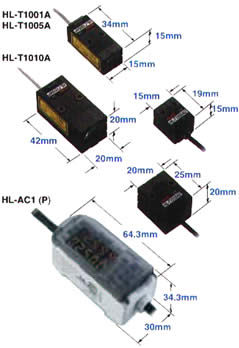

1.行業內最小檢測頭 實現同級中的最小尺寸和最高水準的 性能，省空間。	2.長檢檢測距離 檢測距離可達 500mm (HL-T1005A ，HL- T1010A) 和 2mm (HL-T1001A) 。	5.4μm 解析度 4μm (平均 64圈) 高解析度確保高精度定位 和尺寸判斷。
	3.採用級別 1 雷射 採用級別1雷射 (IEC/JIS)，無需安全對策， 因此感測器可用於光電感測器的應用。	辦別電子部件的尺寸
	4.即使是光強度的細微差別也可進行    高精度判斷 感測器對光強度的細微差別很敏感，因此 可判斷玻璃的不透明性和液體的混濁。 另外，受光數量可用百分比表示來決定滲 透率。	6.最小檢測物體，直徑 直徑ψ8μm/HL-T1001A 光軸直徑為ψ1mm 的雷射可檢測用千分尺 測量尺寸的超小物體如接續線。
