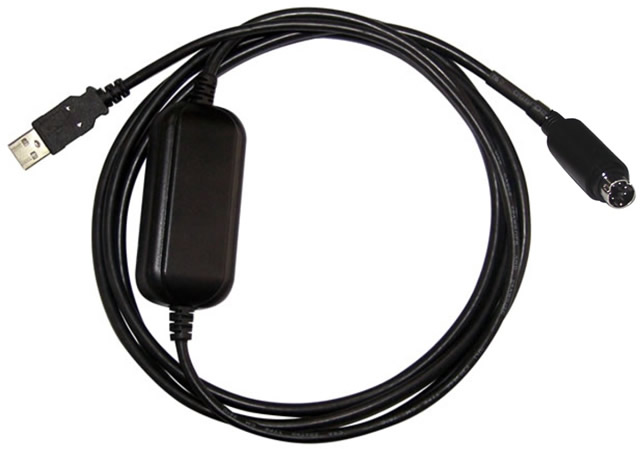

TXP-USB-Q 三菱 Q PLC 下載線

Last update:

USB 轉串列埠

TXP USB Converter

TXP-USB-Q 三菱 Q PLC 下載線

TXP-USB-232 USB轉串口

採用最新 PL2303HXD 晶片，相容於各作業系統
支援 Windows、WinCE、Mac、Linux、Android 等作業系統
Windows 支援 10 / 8.1 / 8 / 7 / Vista / XP...
三菱 Q系列 PLC 下載線/通訊線
支援"固定串口位址"功能

驅動程式下載

系統架構

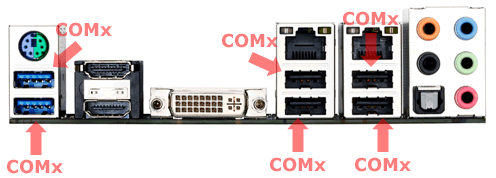

TXP-USB-Q 會記憶 com port 位址，所以每個USB的孔位都是一樣的~~
TXP-USB-Q 通訊架構

TXP-USB-Q 通訊架構

三菱 Q系列 PLC 下載線/通訊線

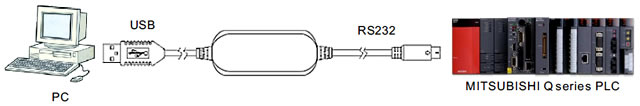

TXP-USB-Q 連線架構

TXP-USB-Q 連線架構

產品規格

項目		規格
I/O 連接器	USB	USB-A male
	Q CPU	6P male
電源		USB Bus-power
電源燈/通訊燈		無
工作溫度		0~70°C
儲存溫度		0~70°C
濕度		0~80% RH
材質		Plastic：ABS
線長		2m

腳位定義

MITSUBISHI Q Series (RS-232) interface

USB interface

TXP-USB-Q 6P Male

Pin	Name	Description
1	TXD	TX(RS232)
2	RXD	RX(RS232)
3	VCC5V
4	GND	Ground
5	RTS	RTS(RS232)
6	CTS	CTS(RS232)

Pin	Name	Description
1	VCC	+5V
2	D-	Data-
3	D+	Data+
4	GND	Ground

尺寸圖

總線長2米

TXP-USB-Q 尺寸圖
