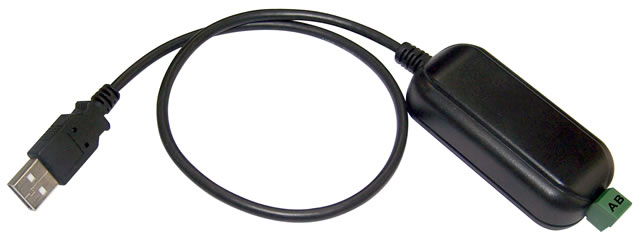

TXP-UR485 USB轉RS485

 Last update:

首頁 USB 轉 串列埠 TXP USB Converter TXP-UR485 USB to RS485 Isolated Converter

TXP-UR485 USB轉485
  • 採用最新 PL2303HXD 晶片，相容於各作業系統
  • 支援 Windows、WinCE、Mac、Linux、Android 等作業系統
  • Windows 支援 8.1 / 8 / 7 / Vista / XP / 2K
  • 隔離電壓達 2500VDC
  • 速度可達 115.2K bps
  • 支援"固定串口位址"功能
usb to rs485 driver download 驅動程式 (3.09MB)

 列印

系統架構
主機板上有6個USB，前面板還有2個，通常COM1、COM2已被使用，

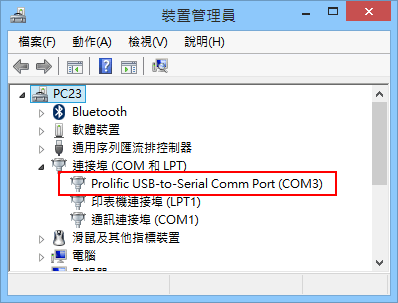

當我們將 USB to RS485 Cable 插入USB孔位時，從【裝置管理員】來看，會看到一個虛擬的 com port，而位置是在 com3，
usb to rs485 裝置管理員

我們再將 USB to RS48 Cable 插入另一個USB孔位時，從【裝置管理員】來看， 會看到一個虛擬的 com port，而位置是在 com4，以此類推...到COM8。
當我們要與人機介面、PLC...等通訊界面連線時，常會搞不清除目前使用哪個 com port....，必須使用【裝置管理員】來查看。
TXP-UR485 架構1

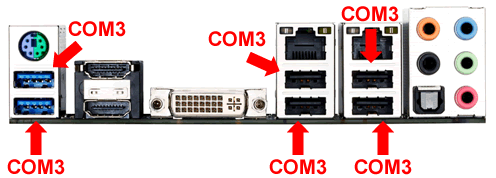

當您使用了 TXP-UR485 就不會有此困惱，因為每一個 com port 位址都是固定的~~
TXP-UR485 架構2


產品規格
項目 TXP-UR485-T TXP-UR485-C TXP-UR485-D
I/O 連接器 USB USB-A male
RS485 2P端子台 2線式出線 DB9 male
傳輸速率 10M bps
電源 USB Bus-power
隔離電壓 2500 VDC
串口 ESD 保護 ±15kV
工作溫度 0~70°C
儲存溫度 0~70°C
濕度 0~80% RH
線長 40cm 2m 2m


TXP-UR485-T 腳位定義 (2P端子台)
TXP-USB-485-T 2P端子台
Pin Name
A D+
B D-


TXP-UR485-C 腳位定義 (2線式出線)
TXP-USB-485-C 2線式出線
Color Name
Red D+
Black D-


TXP-UR485-D 腳位定義 (DB9 Male)
TXP-USB-485-D DB9 Male
Pin Name
2 D+
3 D-
5 GND


尺寸圖
TXP-UR485-D 線長2米
TXP-UR485-D 尺寸圖
