TXP-FX 三菱 FX PLC 下載線

Last update:

USB 轉串列埠

TXP USB Converter

TXP-FX 三菱 FX PLC 下載線

TXP-FX 三菱FX(AX)下載線

採用最新 PL2303HXD 晶片，相容於各作業系統
支援 Windows、WinCE、Mac、Linux、Android 等作業系統
Windows 支援 10 / 8.1 / 8 / 7 / Vista / XP
三菱 FX PLC、士林 AX PLC 下載線/通訊線
支援"固定串口位址"功能

驅動程式下載

系統架構

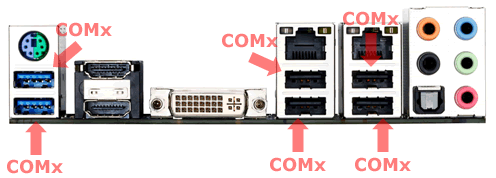

TXP-FX 會記憶 com port 位址，所以每個USB的孔位都是一樣的~~
TXP-FX 通訊架構

TXP-FX 通訊架構

三菱 FX PLC、士林 AX PLC 下載線/通訊線
TXP-FX 連線架構

TXP-FX 連線架構

產品規格

項目		TXP-FX	TXP-FX-I
I/O 連接器	USB	USB-A male
	FX(AX) PLC	MD8 male
電源		USB Bus-power
電源燈/通訊燈		無
隔離信號		無	有
工作溫度		0~70°C
儲存溫度		0~70°C
濕度		0~80% RH
材質		Plastic：ABS
線長		3m

PC USB 腳位定義

TXP-FX(AX) USB 腳位

Pin	Color	Name
1	Red	VCC
2	White	D-
3	Green	D+
4	Black	GND

三菱FX PLC 腳位定義

TXP-FX(AX) FX3U 腳位

8 pin mini-DIN Male

Pin	Name
7	TX+
4	TX-
2	RX+
1	RX-
3	SG

尺寸圖

總線長3米

TXP-FX 尺寸圖
