TXE-UR245 USB轉RS232/422/485

Last update:

USB 轉串列埠

TXE USB Converter

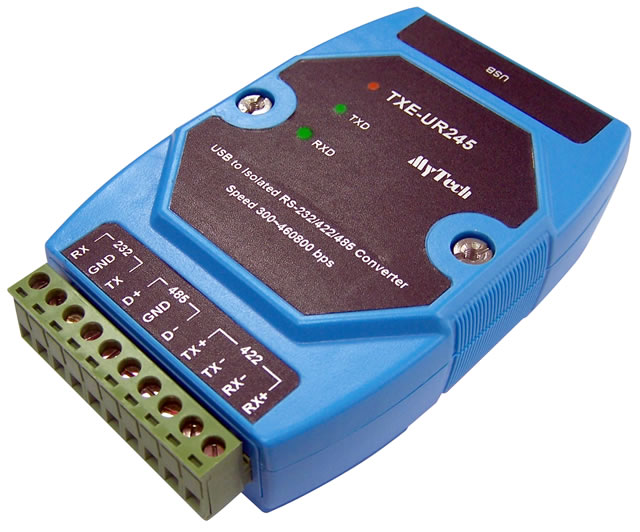

TXE-UR245 USB to RS232/422/485 Converter

TXE-UR245 USB轉RS232/422/485

採用最新 FT232RL 晶片，相容於各作業系統
支援 Windows、WinCE、Mac、Linux 等作業系統
Windows 支援 8.1 / 8 / 7 / Vista / XP / Server 2008...
隔離電壓 1000Vrms
速度可達 460.8K bps
支援 USB 3.0

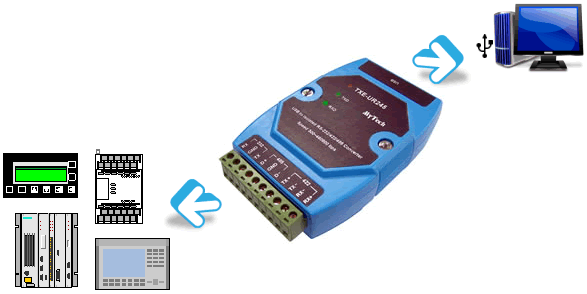

系統架構

TXE-UR245 架構

產品規格

項目		規格
I/O 連接器	USB	B Type
	通訊埠	10-Pin Terminal
通訊埠	RS232	RX, TX, GND
	RS422	TX+, TX-, RX+, RX-
	RS485	D+, D-, GND
USB晶片		FT232RL
傳輸速率		300 ~ 460800 bps
隔離電壓		1000Vrms
電源		USB 供電 4.75V ~ 5.25V
消耗功率		70mA
指示燈		電源、發送、接收
作業系統		Windows / Linux / Mac / WinCE
工作溫度		-40°C ~ 85°C
材質		Plastic
尺寸		72 mm x 115 mm x 35 mm

腳位定義

TXE-UR245 腳位定義

Port	Pin	Name
RS232	1	RX
	2	GND
	3	TX
RS485	4	D+
	5	GND
	6	D-
RS422	7	TX+
	8	TX-
	9	RX-
	10	RX+

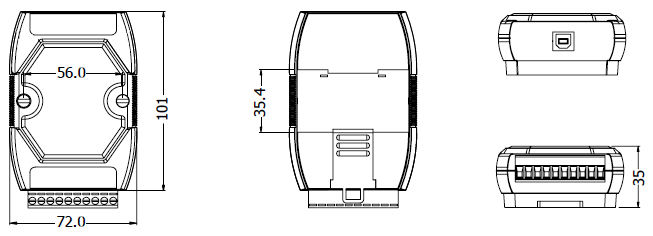

尺寸圖

TXE-UR245 尺寸圖

驅動程式

windows_8.1.7z (2.46MB) 支援 Windows 8.1 作業系統
windows.7z (2.46MB) 支援 Windows 8/7/Vista/XP/Server 2008/Server 2003 作業系統
linux.7z (34.0KB)
