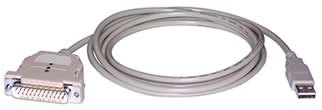

TI-UG24　USB to Serial port Adapter update：2005/05/07

Your Best Solution for PC-to-GP HMI Communication !
特點：
◆ USB(PC) to RS422 cable 2M.
◆ USB(PC) to Mitsubishi A/FX PLC.
◆ USB(PC) to Digital GP HMI.
◆ BUS powered from USB.
◆ Three LEDs Display the power and communicate status.
◆ USB drivers running under WinXP/Win2000/WinME/Win98.

系統架構：

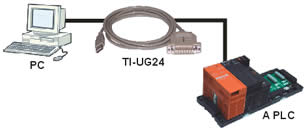

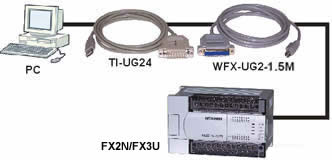

a. PC (USB) to Mitsubishi A/FX PLC　　　　　　　　　　　b. PC (USB) to Mitsubishi FX1S/FX1N/FX2N PLC

　　 　　　

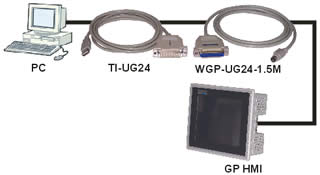

c. PC(USB) to Digital GP HMI.　　　　 　　　 　　　　　　d. PC (USB) to RS422 devices.
　

腳位圖： 接線 Cable：
TI-UG24
各種RS422設備
　　　　(02) TX+
　　　　(　) RX+
　　　　(03) RX+
　　　　(　) TX+
　　　　(04) RTS+
　　　　(　) CTS+
　　　　(05) CTS+
　　　　(　) RTS+
　　　　(15) TX-
　　　　(　) RX-
　　　　(16) RX-
　　　　(　) TX-
　　　　(17) RTS-
　　　　(　) CTS-
　　　　(18) CTS-
　　　　(　) RTS-
　　　　(07) GND
　　　　(　) GND

WFX-UG24-1.5M
WGP-UG24-1.5M


下載PDF檔 (396KB) 驅動程式下載 (340KB)
下載軟體安裝操作手冊 (253KB)
