MXA-FX 5位數盤面式FX通訊儀表

  • 5位數盤面式數位儀表與三菱 FX PLC 通訊連線
  • 不需要撰寫任何程式即可連線
  • 0.56"顯示字幕
  • 顯示範圍 -9999~99999

 列印

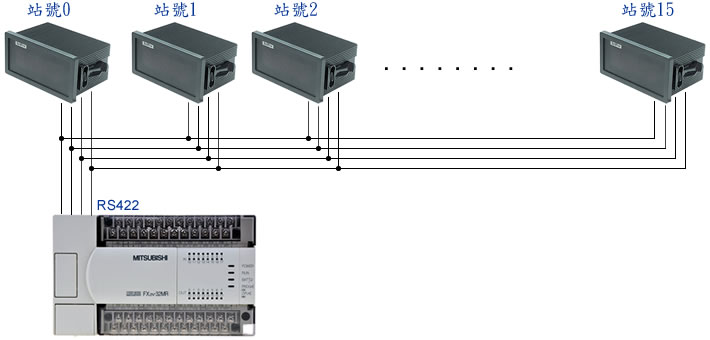

連線架構
MXA-FX 5位數盤面式FX通訊儀表 系統架構

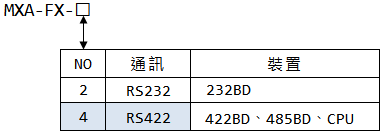

選購型號
MXA-FX 選購型號


產品規格
項目 規格
通訊協議 三菱 FX3U/FX3G/FX2N/AX2N
顯示字幕 0.56"
顯示範圍 -9999 ~ 99999
小數點位置 可以任意設定
參數設定方式 通訊設定
工作環境 0℃~50℃, 相對濕度20%~90%
工作電源 DC 24V/50mA
開孔尺寸 44 x 91 mm
外觀尺寸 48 x 96 x 61 mm


接腳圖

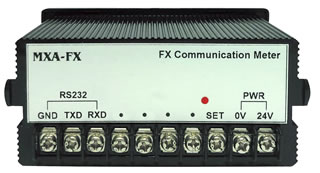

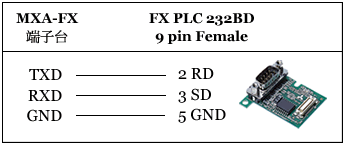

 RS232
MXA-FX 5位數盤面式FX通訊儀表 RS232 MXA-FX 5位數盤面式FX通訊儀表 RS232

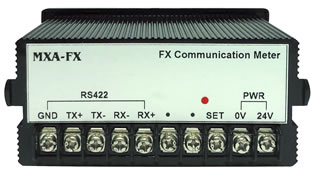

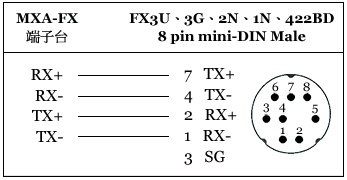

 RS422
MXA-FX 5位數盤面式FX通訊儀表 RS422 MXA-FX 5位數盤面式FX通訊儀表 RS422

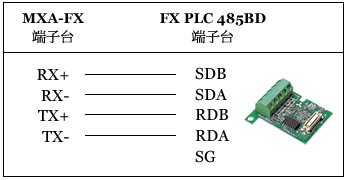

MXA-FX 5位數盤面式FX通訊儀表 RS485

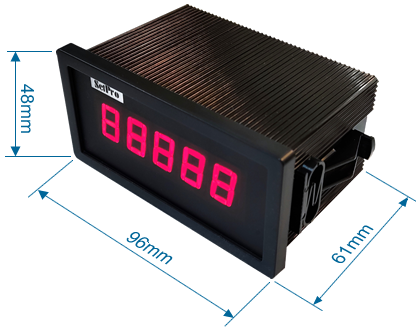

外型尺寸圖
MXA-FX 5位數盤面式FX通訊儀表 尺寸圖


參數設定

D0 : PLC暫存器位址
D1 : 小數點位置
D2 : 儀表數量(最多16個)
D3 : 通訊異常顯示
D4 : 站號
