| GW21W Wireless Serial-Ethernet Server | update：2005/03/28 |
| 特點： |
|
|
| 規格： |
| Type
|
GW21W |
|
CPU
速度 |
16-bit/40
MHz |
|
記 憶 體 |
Flash
ROM |
512
KBytes |
EEPROM |
512
Bytes |
|
| SRAM |
256
KBytes |
|
Hardware
Watch dog |
1.0
second hardware auto RESET |
|
|
內部電源中斷保護 |
4.75
V |
|
網路 通訊 |
傳輸速度 |
IEEE
802.NNb 11Mbps Wireless LAN |
通訊協定 |
TCP/IP,
UDP, HTTP, SNMP Read, ARP, Telnet, ICMP, BOOTP, WEP, DHCP |
|
無 線 通 信 |
天線接頭 |
SMA
Reverse*2 |
Topology |
Infrastructure/Ad-Hoc |
|
頻率 |
2.412
~ 2.462 GHz(N. America) |
|
| Tx
Power |
13dBm
(20mW) |
|
開放空間傳輸範圍 |
140M
@11Mbps 400M@1Mbps |
|
串 列 介 面 |
串列埠數 |
2 |
串列埠種類 |
RS-232/422/485
|
|
串列埠選調方式 |
Jumper
Select |
|
| 接頭 |
9 Pin
Male D-type |
|
| 訊號 支授 |
RS-232
|
TxD/RxD/RTS/CTS/DTR/DSR/DCD/GND |
RS-422 |
TxD+/TxD-/RxD+/RxD- |
|
RS-485 |
Data+/Data- |
|
| 串列埠速度 |
1200
to 115200 bps |
|
Data
Bits |
7,8 |
|
Parity |
None,
Odd, Even, Mark, Space |
|
Stop
Bits |
1,2 |
|
Flow
Control |
Hardware
CTS/RTS, Software Xon/Xoff |
|
指示 功能 |
LED
指示燈 |
RUN,
LAN, COM1, COM2 |
蜂鳴器 |
Yes |
|
詳 細 規 格 |
架設方式 |
DIN-Rail
(35mm)/Desktop/Wall ounut |
尺 寸 |
90 x
126 x 43mm |
|
電源供應器 |
AC 100
~ 240/DC 12V 1.2A |
|
接 頭 |
DC
Jack |
|
輸入電壓 |
12 VDC
350mA |
|
溫
度 |
Operation
: 0 ~ 60℃，Storage : -20 ~ 70℃ |
|
設
定 |
WEB
Browser/Telnet/API control/Windows utility/RS-232 Console |
|
突波保護 |
CE/FCC
Standard |
|
安規認證 |
FCC
Classb, CE |
|

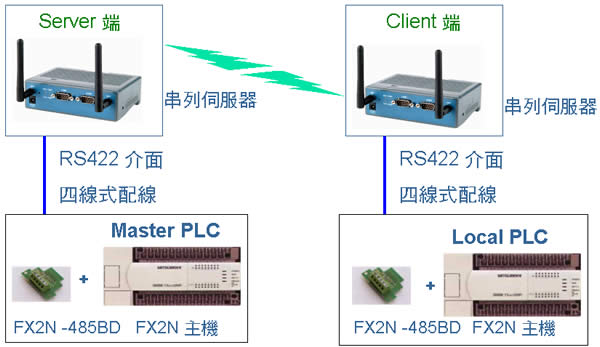

| 應用：兩台FX PLC 通訊架構 |
 |
架構圖： |
 |
 |
 |
 |
下載PDF檔 (643KB) |
 |
