LS系列數字型雷射感測器

Panasonic LS系列　數字型雷射感測器

update : 2004/08/30

特點：

◆	高精度電射檢測，更貼近檢測物，實現更高檢測效能。
◆	簡單調整。
◆	簡單操作。
◆	簡單設置。
◆	行業標準安裝間距，備有多種安裝支架。

主要規格：

型號		LS-H91	LS-H21	LS-H22
種類		同軸回歸反射型	擴散反射型
			長檢測距離光點反射型	長檢測距離線性反射型
適用放大器		LS-400 系列
檢測距離	U-LG 模式	0.1 ~ 7m	30 ~ 1000mm	30 ~ 1000mm
	STD 模式	0.1 ~ 5m	30 ~ 500mm	30 ~ 500mm
	FAST 模式	0.1 ~ 3m	30 ~ 300mm	30 ~ 300mm
	H-SP 模式
工作狀態指示燈		橙色 LED (放大器輸出 ON 時亮起)
雷射投光指示燈		綠色 LED (雷射投光時亮起)
光點調節器		-	裝備多回轉調節器
環境性能	周圍溫度、溼度	0 ~ +55℃ (不可結霜、結冰；35 ~ 85%RH
	耐電壓	AC 1000V 1分鐘，所有電源連接端子與外殼之間
	耐振動	頻率：10 ~ 500 Hz，雙振幅：1.5 mm (最大 10G)，X、Y 和 Z 各方向 2 小時
投光二極體		紅色半導體雷射，2 級(IEC/JIS)；(最大輸出：3mW，投光波峰波長：655nm)
材質		外殼：PBT (安裝部：PEI)，透鏡罩：丙烯
重量		約 30g

功能：

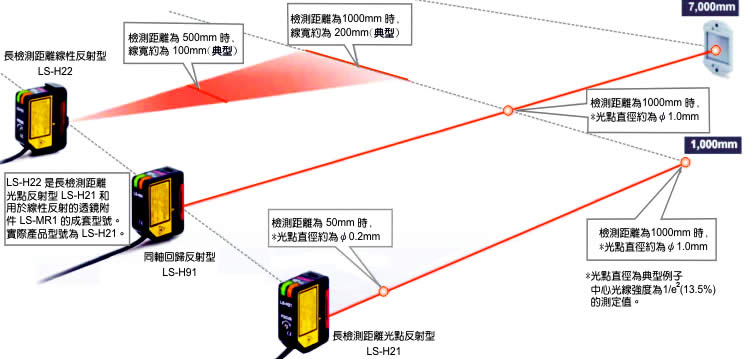

1.對應各種不同的用途，備有 3 種類型的雷射檢測頭
　

2.簡單設置
設計了 3 種和通用光纖感測器尺寸相同
的檢測頭。
　　

3.簡單調整
在檢測頭的"背面"安裝有光點調節器，因此
可以在觀察光點的同時進行間單調整。另外
由於需要使用螺絲刀進行調整，因此可避免
在維修時的錯誤工作。
　

4.簡單操作
工作開關僅有大型 MODE 按鈕和大型突出
開關兩個。
　　

5.投光停止功能
當光點進入畫像處理器的照射範圍內時，
可通過投光停止輸入，停止雷射投光。
　

6.外部教導功能
安裝在裝置內部的雷射傳感器也能夠通過
來自裝置外側的外部輸入進行教導。
　

7.防干擾功能
通過自動防干擾功能，即使 4 個傳感器同時
使用也能防干擾。與光纖傳感器 FX-301 併
排安裝時也同樣有效。
　

應用：

1.檢測網狀物體
在線狀的檢測區域中，能夠穩定地檢測是
否有複雜形狀的物體。
　　　

2.檢測玻璃電路板移位
帶有偏極濾光器，光點直徑約為ψ1mm
(檢測距離為 1m) 的同軸回歸反射型，
能夠檢測出玻璃基板的微小移位，
最適於遠距離高精度定位。
　　

3.檢測電子零件的針腳
能夠根據不同物體調整光點直徑，因此在
檢測遠距離場所的微小物體時也能夠進行
簡單的設定。
　

下載PDF檔 (1163KB)
