| 型號 |

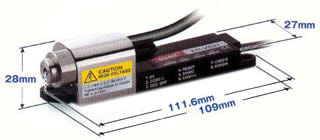

ER-VS01 |

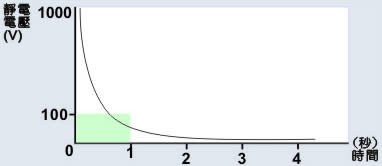

電荷卸載時間
( ±1000V→±100V) |
1 秒以下 |

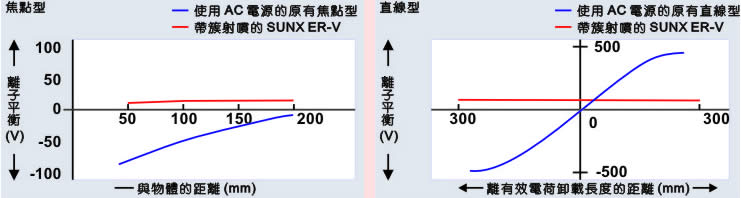

| 離子平衡 |
± 15V
以下 |
| 臭氧產生量 |
0.03 ppm 以下 |
| 使用流體 |
空氣 (乾燥清潔空氣) |
| 供應空氣流量 |
500 l/min.
(ANR 以下) |
| 氣壓範圍 |
0.05 ~ 0.7
MPa |
|
電源電壓 |
24 VDC ± 10% |
| 消耗電流 |
70 mA 以下 |
| 放電方式 |
高頻交流 |
| 放電輸出電壓 |
約 2000 V |
檢查輸出(CHECK)
|
NPN
開路集電極晶體管
•最大流入電流：50 mA
•外加電壓：30 VDC 以下(檢查輸出和 0V 之間)
•剩餘電壓：1 V 以下(流入電流 50mA時) |
| 檢測到放電針上有灰塵或磨損時
ON，正常時 OFF |
| 裝
備 |
錯誤輸出(ERROR)
|
NPN
開路集電極晶體管
•最大流入電流：50 mA
•外加電壓：30 VDC 以下(錯誤輸出和 0V 之間)
•剩餘電壓：1 V 以下(流入電流 50mA時) |
| 檢測到非止常放電時 OFF，工作正常時
ON |
| 裝 備 |
放電停止輸入
(DSC OFF)
|
短路至 0：放電停止
開路：允許放電 (動作開始) |
指
示
燈 |

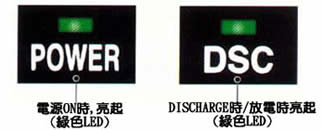

電源
(POWER) |
綠色 LED (通電時
NO) |
| 放電
(DSC) |
綠色 LED (放電時
NO) |
| 檢測指示燈
(CHECK) |
橙色 LED (放電針有灰塵或磨損時
ON) |
| 錯誤指示燈(ERROR) |
紅色 LED (異常放電時
ON) |
環境
性能 |
周圍溫度 |
0 ~ +50℃
(不可結霜) |
| 周圍溼度 |
35 ~ 65%RH |
| 耐振動 |
頻率：10 ~150Hz，雙振幅
0.75mm， X、 Y 和 Z 各方向 2 小時 |
| 材質 |
外瞉：PPS，罩：不銹鋼，放電針：鎢 |
| 重量 |
約 120g |
