NA2-N 系列 SUNX通用薄型區域感測器

NA2-N　SUNX 通用薄型區域感測器

update : 2004/11/20

特點：

◆	使用交叉光源掃瞄系統：可檢出薄型的物體、信封和卡片。
◆	僅有10mm 厚：可安裝在窄小的空間內。
◆	寬廣的範圍：雖然外型很薄，但可做寬廣範圍的檢測。
◆	清楚可見的顯示器。
◆	省配線：發射/接收器之間不需同步線路。
◆	全球適用：UL 認證，CE 認證，另有提供歐適用的 PNP 輸出規格。

主要規格：

光軸數		8	12	16	20	24	28
項目	NPN輸出	NA2-N8	NA2-N12	NA2-N16	NA2-N16	NA2-N24	NA2-N28
	PNP輸出	NA2-N8-PN	NA2-N12-PN	NA2-N16-PN	NA2-N16-PN	NA2-N24-PN	NA2-N28-PN
檢測高度		140mm	220mm	300mm	380mm	460mm	540mm
檢測範圍		5 m
光軸間距		20 mm
檢測物體		直徑ψ30 mm 不透明物體
輸出		NPN 輸出：NPN 開路集電極晶體管 PNP 輸出：PNP 開路集電極晶體管
反應時間		10 ms 以下 (當使用干擾防止功能時為 12 ms 以下)
電源電壓		12 ~ 24 VDC ± 10%
指示燈		投光器及受光器，綠色 LED 和紅色 LED
防干擾功能		裝備
周圍溫度		-10 ~ +55℃
耐振動		頻率：10~150 HZ，振幅：0.75 mm
光源		紅外線 LED (可調整)
電纜		4 蕊橡皮電纜長 3 mm
安裝架		提供三種規格 (另外購買)
重量(包括投光/受光器)		約 350g	約 400g	約 450g	約 500g	約 570g	約 650g

功能特性：

薄身，僅 13mm 厚
薄身 NA2-N系列符合完美要求，
僅 13mm 寬，不會干擾工作。

清晰易見的寬工作指示燈
投光器和受光器兩面都裝有明亮
易見的紅色 LED 寬度為102mm。
當測輸出直接連接工作指示燈輸入
時，工作指示燈還可作為大型操作
指示燈使用。

平行安裝防止干擾
通過設定不同的投光頻率，可以防止相互
干擾。兩台感測器一起使用可覆蓋更廣的
檢測範圍。
從投光指示燈的亮燈數量可辨認設定的
頻率。

可選擇亮起模式
可使用操作模式轉換開關選擇工作指示燈的操作。

方便測試運行功能
通過輸入一個外部信號可停止光軸輸出。
當開始操作時此為有用測試運行功能。

用途例：

檢測路徑不確定的落下物體

檢測卷筒

防止錯誤檢選

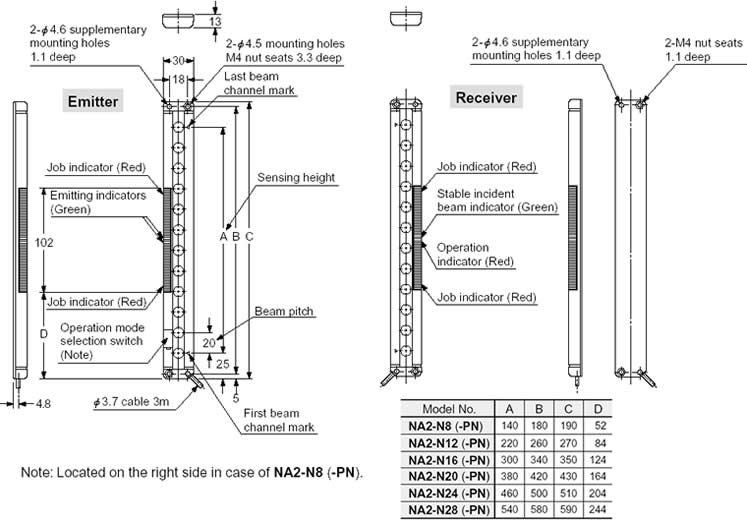

外型尺寸：
