| VB系列特點 | 系統構成 | 機型介紹 | 性能規格 | 功能介紹 | 特殊模組 |
| update：2003/11/26 |
| 品 名 | 型 號 | 主 要 規 格 | 尺寸 |
| VB0
主機 |
VB0-14M★-◆ | 8點DC24V輸入，6點輸出 提供DC24V輸出420mA，輸出入連接採用端子台 |
參 照 圖 A |
| VB0-20M★-◆ | 12點DC24V輸入，8點輸出 提供DC24V輸出420mA，輸出入連接採用端子台 |
||
| VB0-28M★-◆ | 16點DC24V輸入，12點輸出 提供DC24V輸出420mA，輸出入連接採用端子台 |
||
| VB0-32M★-◆ | 16點DC24V輸入，16點輸出 提供DC24V輸出420mA，輸出入連接採用端子台 |
||
| VB0-32M★-◆C | 16點DC24V輸入，16點輸出，提供DC24V輸出 420mA，輸出入連接採用ATX連接器 (附線) |
||
| VB2
主機 |
VB2-16M★-◆ | 8點DC24V輸入，8點輸出 提供DC24V輸出420mA，輸出入連接採用端子台 |
|
| VB2-32M★-◆ | 16點DC24V輸入，16點輸出 提供DC24V輸出420mA，輸出入連接採用端子台 |
||
| VB2-32M★-◆C | 16點DC24V輸入，16點輸出，提供DC24V輸出 420mA，輸出入連接採用ATX連接器 (附線) |
||
| 擴充機 | VB-32E★-◆ | 16點DC24V輸入，16點輸出 提供DC24V輸出420mA，輸出入連接採用端子台 |
|
| VB-32E★-◆C | 16點DC24V輸入，16點輸出，提供DC24V輸出 420mA，輸出入連接採用ATX連接器 (附線) |
||
| 擴充模組 | VB-16XY★ | 8點DC24V輸入，8點輸出，輸出入採用端子台 | 參 照 圖 B |
| VB-16X | 16點DC24V輸入，輸入採用端子台 | ||
| VB-8XY★ | 4點DC24V輸入，4點輸出，輸出入採用端子台 | ||
| VB-8X | 8點DC24V輸入，輸入採用端子台 | ||
| VB-8Y★ | 8點輸出，輸出採用端子台 | ||
| VB-16XY★-C | 8點DC24V輸入，8點輸出，輸出入用ATX連接器 | ||
| VB-16X-C | 16點DC24V輸入，輸入採用ATX連接器 (附線) | ||
| VB-8X-C | 8點DC24V輸入，輸入採用ATX連接器 (附線) | ||
| VB-8Y★-C | 8點輸出，輸出採用ATX連接器 (附線) | ||
| 特殊模組 | VB-4AD | 類比輸入模組，4點12bits 可任意選擇電壓或電流型式 | |
| VB-2DA | 類比輸出模組，2點12bits 可任意選擇電壓或電流型式 | ||
| VB-3A | 類比輸入／輸出模組，輸入2點12bits，
輸出1點12bits， 可任意選擇電壓或電流型式 |
||
| VB-6A | 類比輸入／輸出模組，輸入4點12bits，
輸出2點12bits， 可任意選擇電壓或電流型式 |
||
| VB-1PG | 單軸脈波輸出定位模組 輸出脈波頻率為 10 ~ 100Kpps | ||
| VB-4TC | 溫度輸入模組，4點 J/K Thermo
Couple 輸入範圍 -100~1200 ℃， 解析度0.1~0.3 ℃ |
||
| VB-8TC | 溫度輸入模組，8點 J/K Thermo
Couple 輸入範圍 -100~1200 ℃， 解析度0.1~0.3 ℃ |
||
| VB-1COM | 串列埠通訊模組，提供RS-232 / RS-485界面，
採光耦合器隔離，通訊距離1000公尺 |
||
| 通訊模組 | VB-CADP | 雙通訊埠擴充模組，一組RS-232
/ RS-485，另一組 RS-485， 採光耦合器隔離， 通訊距離1000公尺 |
|
| VB-485A | RS-485通訊擴充模組，採光耦合器隔離， 通訊距離1000公尺 | ||
| 通訊卡 | VB-232 | RS-232C通訊擴充卡 | － |
| VB-485 | RS-422／RS-485通訊擴充卡 | ||
| 擴充卡 | VB-MP1R | 8K Steps
Flash ROM記憶卡匣，含RTC功能 (用在VB0主機時，僅可儲存 2.5K Steps 程式) |
|
| VB-RTC | RTC(萬年曆) 擴充卡 | ||
| 設定面板 | DAP-100 | 四鍵資料設定面板，可搭配多功能顯示幕設定多組參數資料 | |
| 資料銀行 | VB-DB1R | 128K Words 資料儲存擴充卡，含RTC功能 | |
| 連接線 | MWPC-200 | PLC程式書寫器插槽與電腦之連接線，長200公分 | |
| MWMD-200 | PLC程式書寫器插槽與數據機(Modem)之連接線長200公分 |
| ◆ 表示電源之型式 | |
| A：AC100~240V -15%／+10% | D：DC24V -15%／+20% |
| ★ 表示輸出之型式 | ||
| R：繼電器輸出 | T：NPN電晶體輸出 | P：PNP電晶體輸出 |
|

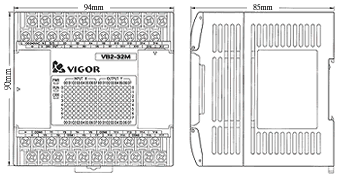

圖A |
|
|
