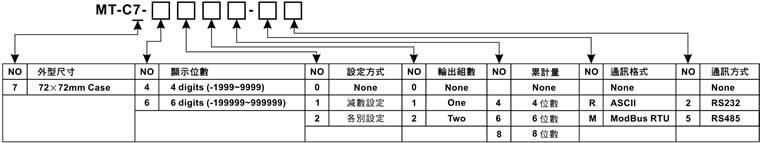

2.
主要規格 |
•工作電源
|
：AC 110V/220V(±10%)
50/60Hz |
| •輸出電源 |
：DC
12V,40mA |
•計數速度
|
：10K
Pulse/Sec. |
| •動作模式 |
：2 種 DIP Switch Pin-9(off/Mode-0;
on/Mode-1) |
| •輸出方式 |
：2 繼電器 (Form C); 2 電晶體 |
| •停電記憶 |
： EEPROM, 可達 10 年 |
| •工作溫度 |
：0~50℃ |
| •儲存溫度 |
：-10~60℃ |
|
| |
|
|
| 4. 外型尺寸 /
開孔尺寸 |
|
|

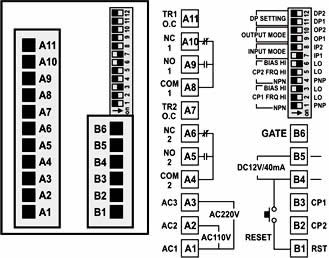

| 11-Pin
端子盤(抽取式)接腳說明:
電源 AC 110V 接 PIN-A1,A2
電源 AC 220V 接 PIN-A1,A3
繼電器 2 輸出 PIN-A4(COMM);A5(NO);A6)(NC)
PIN-A7 接電晶體 2 輸出(NPN 開集極)
繼電器 1 輸出 PIN-A8(COMM);A9(NO);A10(NC)
PIN-A11 接電晶體 1 輸出(NPN 開集極)
6-Pin 端子盤(抽取式)接腳說明:
PIN-B1 接啟動(RESET)輸入(與 B4 短路時作用)
PIN-B2 接計數信號 CP2 輸入
PIN-B3 接計數信號 CP1 輸入
PIN-B4 接 DC0V(40mA 供應 Sensor)
PIN-B5 接 DC12V(40mA 供應 Sensor)
PIN-B6 停止(Stop)輸入(與 B4 短路時作用)
12-PIN DIP SW. 設定說明：
PIN-1~6 設定輸入 CP1, CP2 規格
PIN-7~8 設定計數方式, 共有 4 種
PIN9 設定動作模式,共有 2 種
PIN-12 鎖住乘頻及除頻, OFF/可設定; ON/鎖住
|
|
