MT-C9　累計計數器 update：2007/09/12

特點：
◆



 輸入有 4 種計數模式 (CP1 ; CP2)
1.加算 / 減算 2. 計數 / 方向控制 ;
3.加算 / 加算 4. 4倍頻加減算。
◆ 輸入信號可選擇為 NPN / PNP。
◆ 輸入方式可選擇為 LOGIC / CONTACT 。
◆ 輸入電壓可撰擇為 TTL(5V) / COMS(12V)。
◆ 停電記憶採 EEPROM 可達 10 年。
◆ 較正設定 -19999999 ~ 99999999 可任意設定。
◆ 小數點可設定 0, 1, 2, 3, 4, 5, 6, 7 位。
◆ 提供 DC12V(40mA) 給感應器使用。
◆ 串列通訊 RS-232 / RS485。
◆

 通訊速率 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600,
76800, 115200 bps。

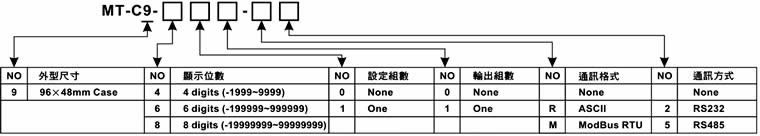

1. 選購型號

2. 9-Pin 端子盤(抽取式)接腳說明
電源 AC 110V 接端子 1、2 ; AC 220V 接端子 1、3
端子 4 : 接計數暫停控制輸入 (與 6 短路時作用)
端子 5 : 接外部歸 0 輸入 (與 6 短路時作用)
端子 7 : 接計數信號 CP1 輸入
端子 9 : 接計數信號 CP2 輸入
SENSOR 電源 12V (40mA) 端子 6 (DC 0V) ; 端子 8 (DC 12V)
3. 6-Pin DIP SW 設定說明
SW - 1 設定輸入 CP1, NPN (OFF) / PNP (ON)
SW- 2 設定輸入 CP1, LOGIC (OFF) / CONTACT (ON)
SW - 3 設定輸入 CP1, COMS (OFF) / TTL (ON)
SW - 4 設定輸入 CP2, NPN(OFF) / PNP(ON)
SW - 5 設定輸入 CP2, LOGIC (OFF) / CONTACT (ON)
SW - 6 設定輸入 CP2, COMS (OFF) / TTL (ON)

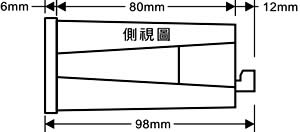

4. 外型尺寸 / 開孔尺寸
