MT-A9 電壓/電流雙輸入可程式顯示/設定錶

MT-A9　電壓 / 電流雙輸入可程式顯示 / 設定錶

update：2018/11/06

特點：

◆	一台電錶同時有 2 個類比輸入埠 DC 0 ~ 10V and DC 4 ~ 20mA。
◆	擁有較大美觀數字，4 位數高 0.8"(20mm)，5、6 位數高 0.56"(14.2mm)。
◆	可全範圍規劃零點及滿刻度。
◆	可規劃警報設定點 (2點、4點) 為 HI 或 LO 比較。
◆	可設定磁滯 0 ~ 99 以避免輸出產生振盪現象。
◆	可設延遲輸出時間以避免因雜訊或突波引起輸出誤動作。
◆	可設定串列輸出通訊協議為 ModBus RTU 或 ASCII。
◆	可設定串列輸出通訊位址 0 ~ 247。
◆	可設定串列輸出通訊速率為 2400bps to 115200bps。
◆	可串接 4 英吋 (10cm) 及10 英吋 (25cm) 字高大型顯示器。

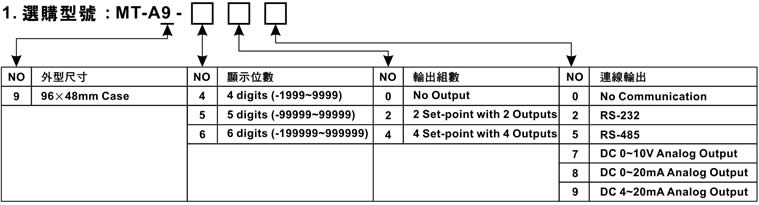

1. 選購型號

2. 主要規格

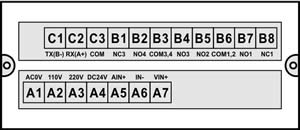

3. 外型 / 開孔尺寸與配線圖

‧輸入信號	：DC 0 ~ 10V 　DC 4 ~ 20mA
‧輸入阻抗	：400K ohm (DC 0~10V) 　120 ohm (DC 4 ~ 20mA)
‧顯示值範圍	：4-digit -1999 ~9999 　5-digit -99999 ~ 99999 　6-digit -199999 ~ 999999
‧顯示字幕	：4-digit 0.8"(20mm) 　5-digit 0.56"(14.2mm) 　6-digit 0.56"(14.2mm)
‧精確度	：±0.1% F.S. 　±2 counts
‧取樣時間	：5 cycles/sec.
‧過值顯示	：4-digit OVER/-1999 flash ; OVER/9999 flash 　5-digit OVER/-19999 flash ; OVER/99999 flash 　6-digit OVER/-199999 flash ; OVER/999999 flash
‧小數設定	：Programmable in any digit
‧比較設定	：2 Point (Hi or Lo Programmable) 　4 Point (Hi or Lo Programmable)
‧磁滯設定	： 0 ~ 99
‧輸出延時	： 0 ~ 99.9 sec.
‧串列通訊	：RS-232C or RS-485 　ModBus RTU / ASCII, Address 0 ~ 247 　Baud_Rate : 2400/4800/9600/14400/19200 　28800/38400/57600/76800/ 　115200(bps)
‧類比輸出	：DC 0 ~ 10V ; DC 0~ 20mA ; DC 4 ~ 20mA
‧工作電源	：AC 115V/230V ; AC 90 ~260V , 50/60Hz ,3.5VA
‧使用環境條件	：0~50℃ (45 to 85% RH)
