GTB-SES 串口轉網路
可用於將任何具有串列介面的設備，即時轉換為具備乙太網路功能。
透過伺服端與客戶端的通訊連接架構，可以提供遠端的串列資料交換。

當串列介面端接收到資料時, 會自動轉換為TCP/IP 封包經由Ethernet 端轉送到所指定之IP及Port，然後再轉換資料給遠端的裝置。
  • 內建 WEB-Based 管理介面
  • 自動偵測 10 / 100 Mbps 乙太網路介面
  • 支援 TCP 自動連線模式
  • 提供 RS232、422、485 選擇
  • 鋁軌安裝
 列印

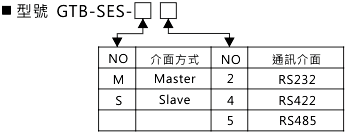

GTB-SES 採購型號

■ 系統架構
GTB-SES 串口轉網路，系統架構(前)

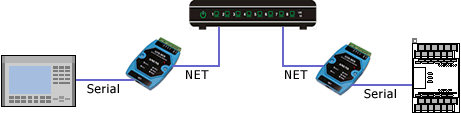

GTB-SES 串口轉網路，系統架構(後)

■ 應用例
應用1
  GTB-SES 串口轉網路，應用例1

應用2
  GTB-SES 串口轉網路，應用例2

■ 尺寸圖
GTB-SES 尺寸圖
■ 產品規格
項目 規格
通
訊
介
面		 RS232 TXD, RXD, GND
RS422 TX+, TX-, RX+, RX-
RS485 D+, D-
通
訊
參
數		 通訊速率 1200~115200 bps
資料位元 7, 8
同位元檢查 None, Even, Odd
停止位元 1
網
路		 連接器 RJ45
介面 10/100 Base-TX
輸入電源 DC 5~30V
外
觀		 尺寸 123mm x 72mm x 33mm
安裝 鋁軌安裝

■ 參數設定
提供WEb介面，設定"基本參數"及"進階參數"，可以很迅速的完成系統架構。

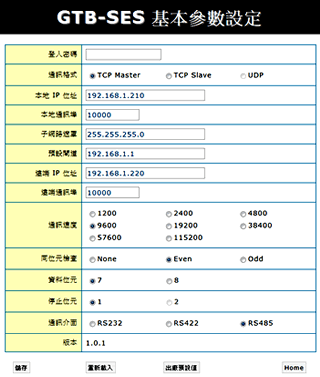

GTB-SES 基本參數設定 GTB-SES 進階參數設定

 參數設定範例
