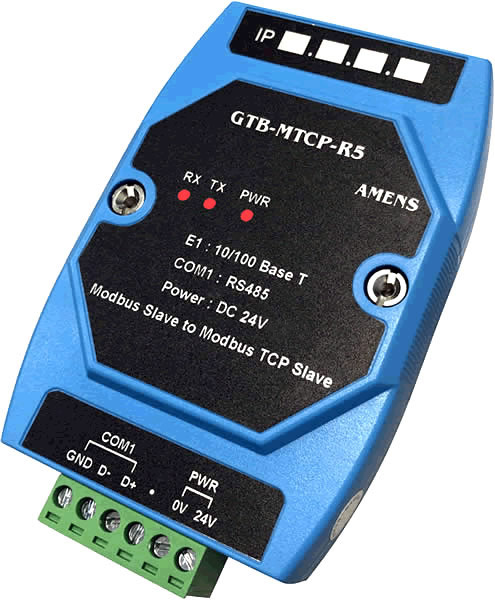

GTB-MTCP 串列轉乙太網路

 Last update:

首頁 串列轉乙太網路 GTB-MTCP: Modbus RTU/ASCII to Modbus TCP Gateway

Modbus TCP 轉 RTU/ASCII
隨著 Modbus TCP 和 Mobus RTU(ASCII) 兩協議的普及，設備也越來越多，要實現 Modbus TCP 訪問 Modbus RTU 設備的需求日益增加。 Modbus TCP 具有自身的優勢，因為可以利用現有的網絡、internet等設施，而現場的 Modbus RTU 設備已經存在。 使用 Modbus TCP 客戶端軟件去訪問所有的 Modbus 設備，統一、集中管理大大提高了系統的方便性。
  • 內建 WEB-Based 管理介面
  • 自動偵測 10 / 100 Mbps 乙太網路介面
  • 支援 Modbus tcp 轉 RTU/ASCII
  • 提供 RS232、422、485 選擇
  • 鋁軌安裝
 列印

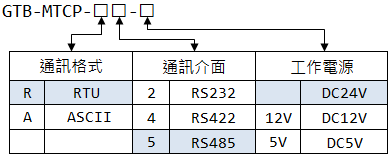

選購型號

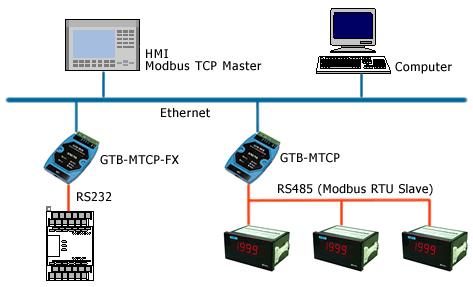

系統架構
Modbus RTU/ASCII to Modbus TCP 系統架構


產品規格
項目 規格
通
訊
介
面		 RS232 TXD, RXD, GND
RS422 TX+, TX-, RX+, RX-
RS485 D+, D-, GND
通
訊
參
數		 通訊速率 1200~115200 bps
資料位元 7, 8
同位元檢查 None, Even, Odd
停止位元 1
網
路		 連接器 RJ45
介面 10/100 Base-TX
輸入電源 DC 5/12/24V
外
觀		 尺寸 112mm x 72mm x 35mm
安裝 鋁軌安裝


端口接腳

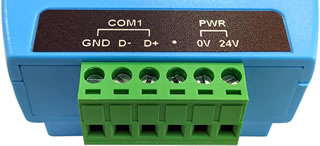

COM1(RS485)
Modbus Gateway 串口

乙太網路
Modbus Gateway 網口


參數設定
提供Web介面，可以很迅速的完成系統架構設定。

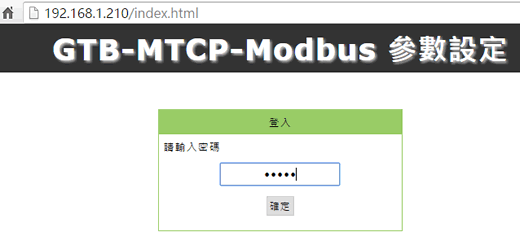

1. Web登入
Modbus Gateway 登入

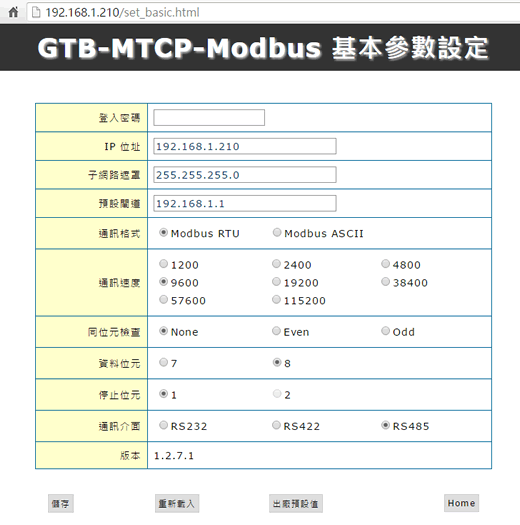

2. 基本參數設定
Modbus Gateway 基本參數設定

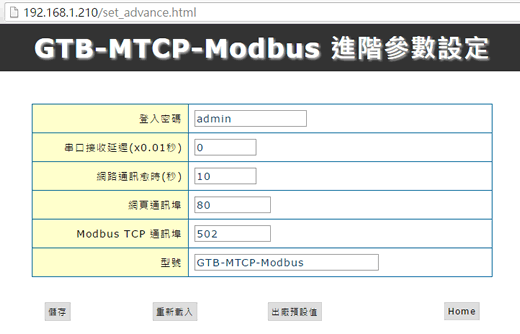

3. 進階參數設定
Modbus Gateway 進階參數設定

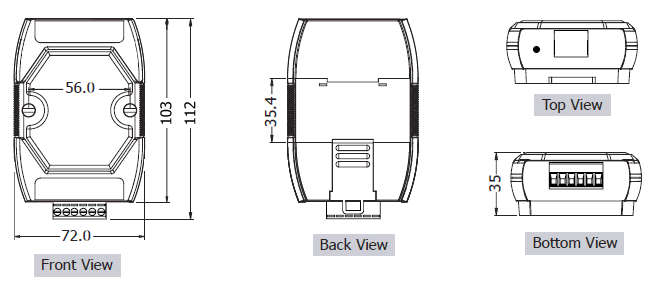

尺寸圖
modbus gateway 尺寸圖
