| 介紹 GP-PRO EX 的模擬功能加入模擬三菱 PLC 功能： |
| 簡介： |
| GP-PRO EX 的模擬功能連結 GX Developer 的模擬功能，如此一來更能進一步測試設計好的程式專案功能，更縮短程式編修的時程。 |
| 軟體與硬體限制： |
|
硬體支援： GP3000、ST3000 全系列機種。 Proface 軟體： GP-ProEX v2.6 以上 Mitsubishi 軟體： GX Developer v8.79H 以上 (SW8D5C-GPPW-E) GX Simulator v7.23Z 以上 (SW7D5C-LLT-E) MX Component v3.12N 以上 (SW3D5C-ACT-E) |
|

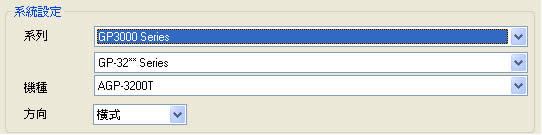

操作方式： ※ 操作方式是以 GP3000 系列和 FX3U PLC 作連線。 1. 首先，打開 GP-ProEX 軟體。然後，開新專案。 人機機型選擇 GP3000 任何一種機型皆可。 |

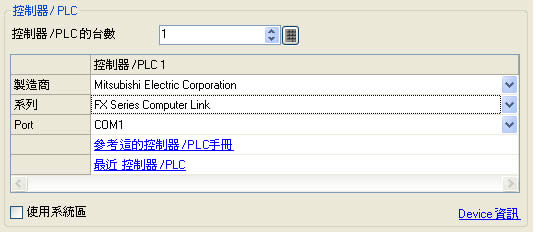

PLC 機型選擇 FX 型式 |
| 2.
在畫面上設計所要呈現的物件。 例如：在畫面上規劃，M100 切換開關、Y0 指示燈、T0 指示燈及數值顯示。 目的：當 M100 按鈕開關 ON，數值顯示開始讀秒，當讀到 50 也就是5 秒的時候。T0 指示燈 ON，然後， 驅動 Y0 指示燈 ON；當 M100 按鈕開關 OFF，數值顯示歸零，T0 指示燈 OFF，Y0 指示燈 OFF。 ※ PLC 程式部份交由 GPPW 軟體來完成。  |
|
3.

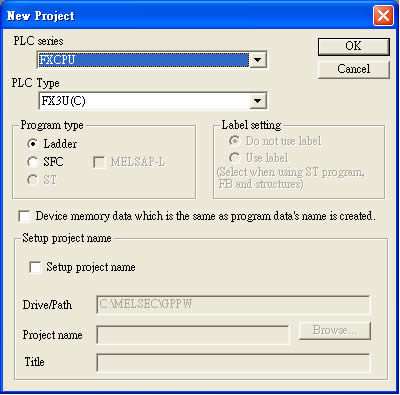

打開 GPPW 軟體，開新專案。選擇 FX3U PLC。。  編輯程式如下圖所示：  |
| 4.

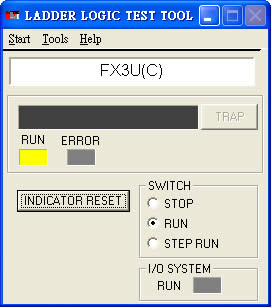

編輯程式完成，並且編譯完成後。點選模擬 |
 |
。 |
 |
 |
|
| 5.
在 GP-ProEX 軟體中，點選模擬功能 |
 |
。 |
勾選與外部

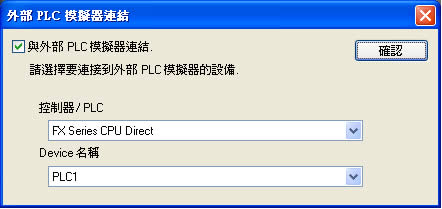

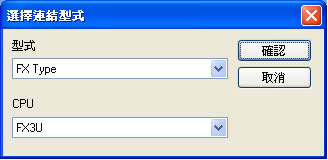

PLC 模擬器連結。在控制器 /PLC，選擇 FX Series CPU Direct。設定完成後，點選確認。 選擇連結型式，型式 FX Type，CPU FX3U，設定完成後，點選確認。  |
||
| 6.

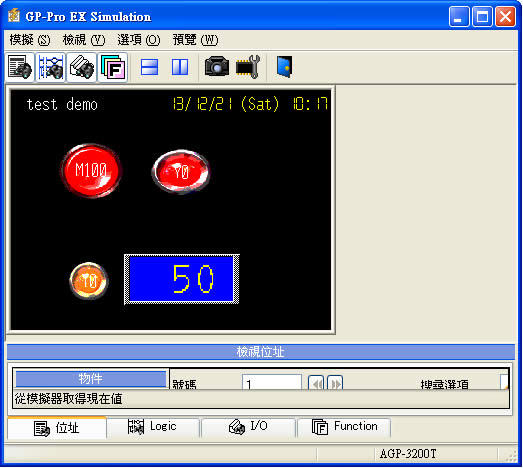

開始模擬。 在模擬畫面中，點選 M100 按鈕開關 ON，數值顯示開始讀秒，當讀到 50 也就是 5 秒。T0 指示燈亮起來，然後，驅動 Y0 指示燈亮起來。當 M100 按鈕開關 OFF，數值顯示歸零，T0 指示燈滅掉，Y0 指示燈滅掉。  |
| 7.
結束模擬，點選 |
|
。 |
| |
