| 光電感測器介紹及應用 |
| 工作原理： 光電感測器是使用光電纖物體進行檢測的感測器屬名，通過檢測物體的反射、傳輸及吸收等，從感 測器投光部發送的光信號發生改變，然後被感測器受光部檢測到，並產生相對的輸出信號。此外，它還 能夠測到被檢測體的光輻射，並發生產生信號。 |
| |
|
投光方式： |
 |
|
非調制式 |
 |
| 特徵： |
| 一. 無接點檢測：無接點檢測確保了感測器具有更長的使用壽命且絲毫不會損壞物體。 |

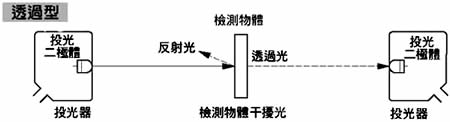

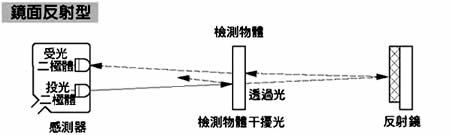

| 二. 長檢測距離：備有最大檢測距離為 50m 的透過型和最大檢測距離為 5m 的鏡面反射型。 |
| 三. 可檢測各種物體：感測器可檢測影響光的任何材質物體 |
| 四. 高速反應：使用光檢測和完善的電子電路可使感測器反應迅速從而能方便地用途到高速生產線上 |
| 五. 顏色判別：用光來檢測是光電感測器的一個特徵。 由於反射反吸收特性因物體顏色的特定入光波長而異，因此可通過不同的光量測各種顏色。 |
| 六. 高精度檢測：高級光學系統和電子電路技術已達到最大 20 μm 的檢測精度。 |
| ＊ 光電感測器也缺點，如果透鏡表面被灰塵或污垢覆蓋，從而使光線傳輸受到阻礙，檢測就無法進行。 |
| 感測器種類： 分類方法 光點感測器種類較多，考慮到其目的,有四種不同的分類法，說明如下： |
|||||
|
一. 按構造分類：這種分類是以電路構造元件是內置還是分離為基礎進行的。 |
|||||
|
| 二. 按檢測模式分類：這種分類是以受光、投光情況和感測器形狀為基礎進行的。 在考慮到檢測物體的尺寸和周圍情況選擇感測器時有幫助。 |
|
| 三. 按光源分類：這種分類是以使用的光源種類為基礎進行的。 在考慮到檢測距離和物體顏色差別選擇感測器時有幫助。 |
|
| 四.按輸出電路分類：這種分類是以輸出電路和輸出電壓種類為基礎進行的。 在根據內罝或連接感測器輸出設備的輸入狀態選擇感測器時有幫助。 |
|
