| 南樺 電子報 101 | 出刊日期 | 2007.09.10 |
|
|
|
| 三菱FX系列類比模組選購、及使用注意事項 |
| 目的： 很多人在選擇類比模組時，往往不知如何選購，有鑑於此，簡單比較類比模組間之差異。 |
| 類比模組種類： 類比輸入 ＝＞FX-4AD、FX2N-2AD、FX2N-4AD、FX2N-8AD、FX3U-4AD、FX3U-4AD-ADP 類比輸出 ＝＞FX2N-2DA、FX2N-4DA、FX3U-4DA、FX3U-4DA-ADP 類比輸出入＝＞FX0N-3A、FX2N-5A |
| 類比模組選購方式： 1.首先先了解你的類比輸出入所需要的解析度(看圖形) 2.看你需多少通道 3.依你的需求選購所需之模組 |
|

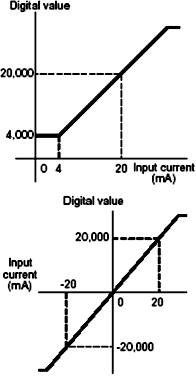

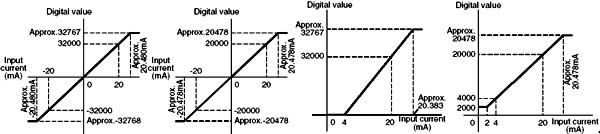

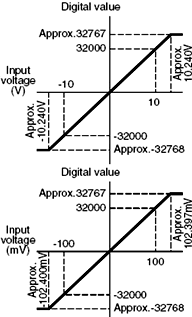

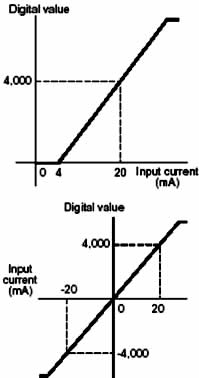

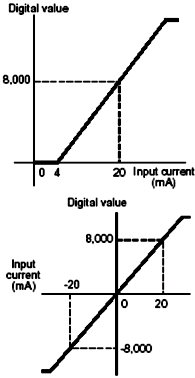

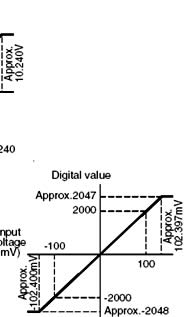

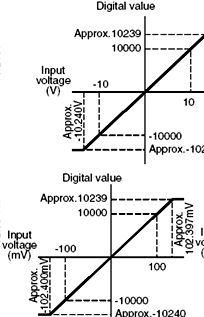

解析度比較： 類比輸入 |
FX-4AD |
|
FX-4AD校正參考 |
  |
FX2N-2AD |
  |
FX2N-4AD |
   |
FX2N-8AD_V |
   |
FX2N-8AD_mA |
   |
FX2N-8AD_度C(K、J、T) |
   |
FX2N-8AD_度F(K、J、T) |
   |
FX3U-4AD |
  |
FX3U-4AD-ADP |
  |

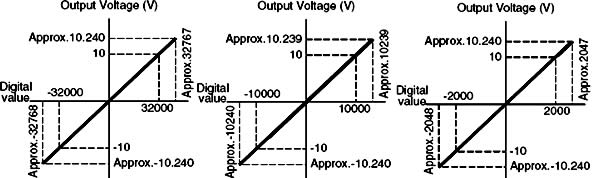

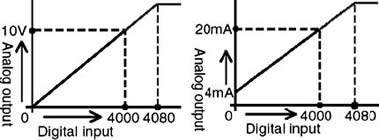

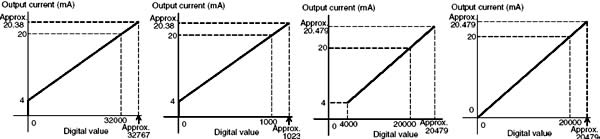

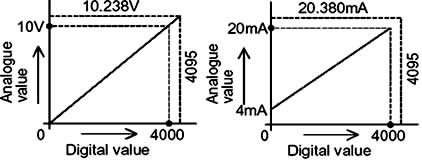

| 類比輸出 |
FX2N-2DA |
 |
FX2N-4DA |
  |
FX3U-4DA
FX3U-4DA-ADP |
 |
| 類比輸出入 |
FX0N-3A(Input) |
   |
FX0N-3A(Onput) |
   |
FX3U-5A(Input)V |
   |
FX3U-5A(Input)mA |
 |
FX3U-5A(Onput)V |
 |
FX3U-5A(Onput)mA |
 |
| 使用類比模組注意事項： 1. 接線不要接錯 2. 不同模組的緩衝區都不太一樣；需特別注意 3. 依您的需求設定模組類型(電壓或電流)之解析度 4. 讀出輸入值或寫入需輸出的值 5. 如此就可輕鬆使用類比模組 6. Gain 及 Offset 若沒用到不要亂調 |
|
