RA-3　Three Phase Rolid State Relay update : 2004/03/23

特點：
◆ 內裝指示燈 (LED) 指示其動作。
◆ 用表面貼焊技術，提供最可靠的品質。
◆ 高絕緣阻抗超過 50MΩ (500VDC)。
◆ 高耐壓超過 2.5KV。
◆ 具零點觸發方式，可有效避免電磁/高頻干擾。
◆ 內裝緩衝回路，可吸收外來的瞬間突波。

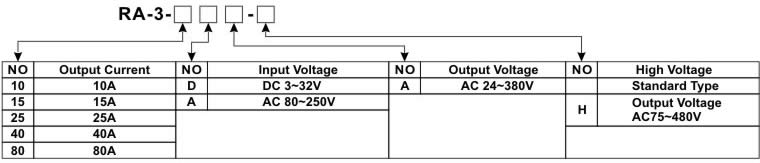

選購型號：

主要規格：
 Type DA DA-H AA AA-H
 Load current 10~80A 10~80A 10~80A 10~80A
 Output operating voltage 24~380VAC 75~480VAC 24~380VAC 75~480VAC
 Leakage current ＜3.0mA ＜5.0mA ＜3.0mA ＜0.8mA
 Intput operating voltage 3 ~ 32VDC 80 ~ 250VAC 50/60Hz
 Trigger current 20mA/12VDC max 15mA/110VAC max
 Response time ON＜10ms, OFF＜10ms ON＜20ms, OFF＜210ms
 Control method Zero cross trigger
 Voltage drop 1.6V
 Insulation resistance Min. 50MΩ (500VDC)

 Dielectric strength

 2500VAC 50/60Hz for 1min
 Ambient temp./Hum. -20℃ ~ +80℃ / 45% ~85% RH
 Weight Apporx.320.g

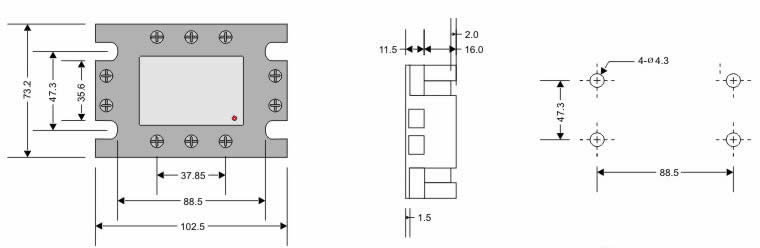

外觀尺寸 (Unit : mm)：

下載PDF檔 (129KB)
