GT2070-WST 人機介面

 Last update:

首頁 產品導覽 雲端智慧型 GT2系列GT2070 (7" 高彩 65536色 觸控式人機介面)

放大
  • 7.0吋全平面 LCD螢幕,背光源使用壽命達20,000小時
  • 支援超過500種PLC工業通訊協定
  • 以ARM9為架構之處理器，最高時脈頻率300MHz,搭配64MB之
    SDRAM工作記憶體
  • 128KB SRAM備援記憶體用為保留關鍵資料(選購:1024KB)
  • 支援以Windows 7/10為作業系統之觸控大師(PM Designer )開發工具
  • 觸控大師(PM Designer )支援透過序列埠／乙太網路／USB埠來下載資料
  • 支援由觸控面板來調整背光亮度
  • 可從觸控大師(PM Designer )進行看門狗功能設定,確保24/7的可靠運作
  • 可快速且輕鬆的切換同一應用程式到不同LCD螢幕尺吋
  • 可與高達6種裝置溝通
  • 可在機械上架設面板
  • 前面板符合IP66防護標準

GT070 GT070-Bluetooth/Zigbee GT070-Bluetooth/Zigbee

■ 產品規格
型號
GT2070-WST



顯示器
尺寸
7.0 吋
解析度
800*480
類型
TFT 彩色觸控螢幕(LED背光)
色彩
65536色
背光壽命 (hr)
20,000
亮度 (cd/m2)
400(備註2)
觸控面板
4線電阻式
中央處理器
RISC ARM9 32Bit
電池記憶體
128KB (可選購: 1MB)
工作記憶體 (OP)
64MB
應用程式記憶體 (AP)
約40MB
資料記憶體 (Data File)
64MB
萬年曆 (RTC)
有 (不可充類型電池,壽命5年)
畫面數量
7999頁
巨集指令數量
無限制

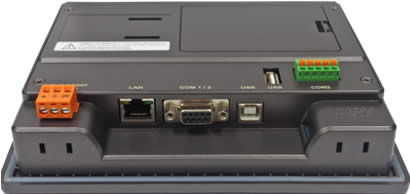

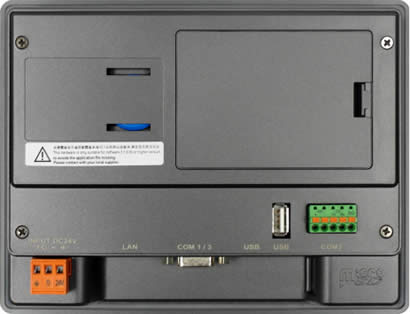

通訊接口
Micro SD 插槽
有
USB Host
有 (USB2.0)
USB Client
有 (USB2.0)
Com1
RS232/422/485 (DB9)
Com2
A-RS422/485  B-RS232/485  (5-Pin 端子台)
Com3
RS232 (DB9)
乙太網路接口
2 : 無 / 4: 有
前置功能鍵(選購)
可選購：(F1~F6)
音訊輸出
無
視訊輸入
無
前置USB Host
 無(可選購)

電源
輸入電壓
24VDC±10% (隔離式)
消耗功率
 20W






環境
操作溫度
 -10°C~60°C
相對濕度
 10%~90%
衝擊測試 (操作)
Half sine, 20G, 11ms duration
振動測試 (操作)
Random vibration 1 Grms (5~500 Hz)
EMI
 FCC Part 15 Class A
CE
 EN61000-6-2, EN61000-6-4
UL
 UL61010
前面板防護等級
NEMA Type 4X / IP66
冷卻方式
 自然冷卻
 面板尺寸 WxHxD (mm)*
 189.6 x 144.9 x 30.3
 開孔尺寸 WxH (mm)
 175 x 132.5 mm (開孔相容於PT070)
 淨重 (Kg)
 0.5

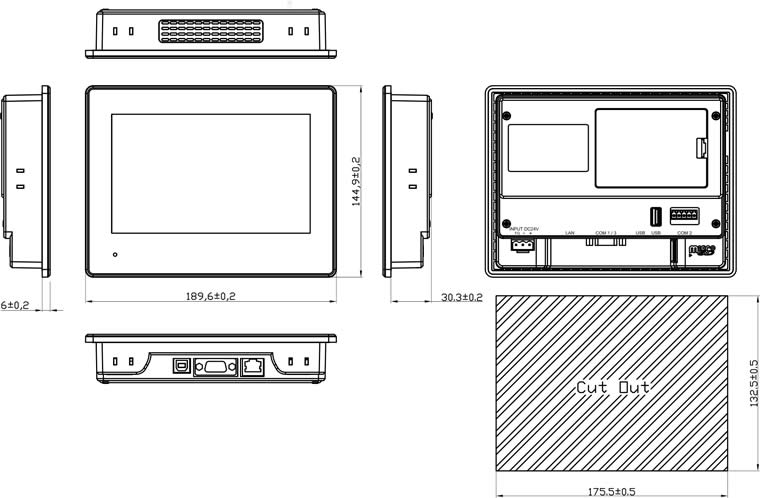

■ 尺寸(mm)
