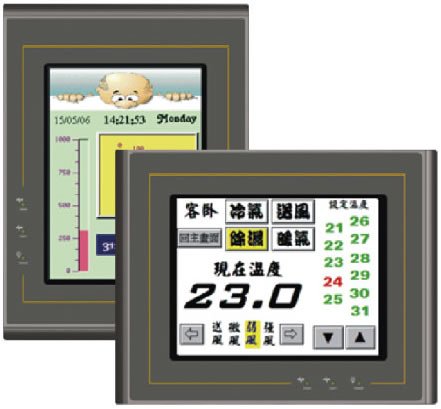

GD057-TST
放大
  • 嚴謹之產品管制及百分之百產品測試。
  • 提供 IP65F 等級防水觸控式前面板設計。
  • 採用 32 位元高效能、高可靠度、低耗電之免風扇中央處理器。
  • 內建標準 128KB 電池備份記憶體供警報、配方、資料記錄使用(最大可擴充至 1MB)。
  • 配合 PM SCADA 觸控大師規劃軟體可支援橫式及直立式顯示。
  • 支援多國語言、Windows 文字格式、BMP、JPG、GIF 等圖檔顯示。
  • 搭配功能完善之軟體 PM SCADA,提供設計畫面使用並支援線上程式智能下載功能。
  • 提供客制化商標;面板設計及初始化開機作業系統(BIOS)。

■ 產品規格
項目 GD057-TST
中央處理器 RISC 32 位元中央處理單元
顯示器 256色, 彩色 TFT 液晶顯示屏
亮度 400 cd/m2
系統工作記憶體 1024 KB
程式記憶體 4MB ~ 8MB (選購)
停電保持記憶體 128 KB ~ 1 MB (選購)
顯示尺寸 5.6" 對角線
解析度 320 x 234
背光模組 CCFL 背燈
通訊埠 COM1/COM2 兩組 : RS232/422/485
電源輸入 DC 20V~28V
消耗功率 10W
操作溫度 0~50°C (32~120°F)
相對溼度 10% ~ 90%
抗震性能 10 to 55Hz (X, Y, Z 方向, 2G 60分鐘)
EMI 符合 FCC Part 15 Class A
CE 符合 EN55022, EN6100-4-2, EN6100-4-3, EN6100-4-8
前面盤防水設計 符合 NEMA4 / IP65 標準
冷卻方式 自然冷卻
外觀尺寸(寬x高x深) 186.4mm x 145.4mm x 45.0mm
開孔尺寸(寬x高) 174.5mm x 132.5mm
淨重 0.65Kg

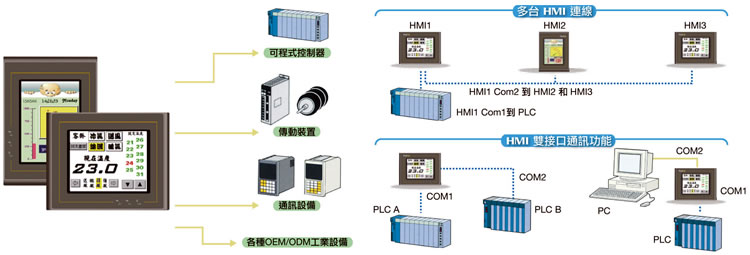

■ 系統架構
GD057 架構圖

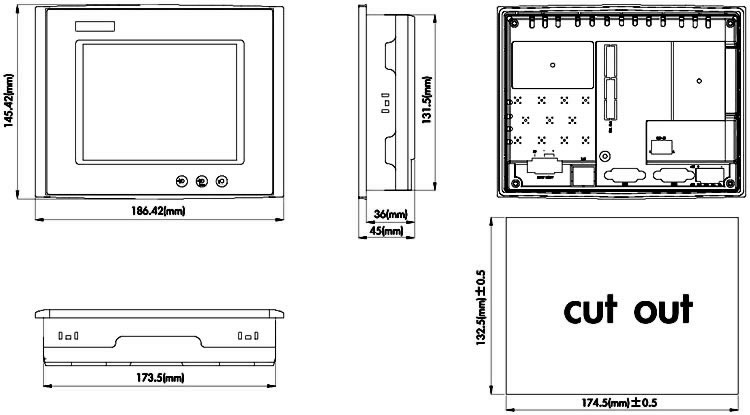

■ 外型尺寸(Unit:mm)
